主題
使用 法蘭斯老師的上課例子，學習如何使用 Pixel:Bit。
Pixel:Bit 的硬體規格介紹
CIRCUS Pi ，網址:https://www.circuspi.com/
選「教學教具」
選「 Pixel:Bit系列」。
「CIRCUS Pi」網頁往下移，看到「硬體規格」。
Pixel:Bit 正面。
Pixel:Bit 背面。
「CIRCUS Pi」網頁再往下移 看到規格表。
有二種微控制器:
Visual part: ESP32
GPIO part: ATmega328P
ESP32 與 ATmega328P 雙控制器，分工處理影像與 GPIO 控制。
時脈速度:
240 MHz (ESP32)
8 MHz (ATmega328P)
輸入電壓:
3.3V (I/O)，5V (Micro USB)
「CIRCUS Pi」網頁再往下移 看到線路圖。
(我拿到的擴展板 ，編號 6 對映 D6，不是 D7, 編號8~編號16 對映 D2~D10，上述是在Pro Mini 模式，不是 ESP32 模式)
「CIRCUS Pi」網頁再往下移 看到 Pixel:Bit 相關應用、技術文章。
詳細資料，請參考 「CIRCUS Pi」網頁。
因為 Pixel:Bit有2種微控制器，根據要處理的對象，要調整以下三個項目:
- BlocklyDuinoF2 的 工作模式。
- Arduino 的開發板 模式。
- UART 切換開關 模式。
影像處理使用的微控制器為 ESP32，模式為 「ESP32 Wrover Module 」。
一般輸入輸出使用的微控制器為ATmega328P，模式為 「Arduino Pro or Pro Mini 」。
USB CP2102 驅動程式下載
https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers
選 「DOWNLOADS」。
往下移，按「CP210x Windows Drivers」，下載驅動程式「CP210x_Windows_Drivers.zip」。
MbitBot Lite 擴展板
在 iCShop 網站，網址:https://www.icshop.com.tw/
輸入關鍵字「MbitBot Lite 擴展板」，按右邊的放大鏡圖示來尋找。
找到 MbitBot Lite 擴展板，按下去。
看到 商品簡介，專為micro:bit開發的輕量型擴展板。
再往下看到商品規格，可看到線路圖。
接腳的意思，黃色 :信號(S)，紅色(VCC)，黑色(GND)。
編號 16接 led 燈。
在程式是寫 數位寫入 Pin 10 ，如下:
在Pro Mini 模式編譯上傳(若在 ESP32 模式編譯上傳完是沒有反應)， 結果 綠燈亮4次。
Pixel:Bit和MbitBot Lite 擴展板的接法
將 USB線 接到 Pixel:Bit 的USB 接口，因為要把程式上傳到 Pixel:Bit，不要接到MbitBot Lite 擴展板的USB 接口 。
將 MbitBot Lite 擴展板 的電源切換到 5V。
MbitBot Lite 擴展板的「功能切換開關」，1和2 的開關都切換到 ON。
按「連接埠(COM和LPT)」檢查連接埠是連到那一個 COM，我的是連到COM5。
將 Pixel:Bit 插入到 MbitBot Lite的插槽內。
插法如下圖，接腳正確後，壓下去。
選擇正確的COM編號
USB 線另一端接到電腦的USB 埠。
滑鼠移到螢幕 左下方 Windows 視窗圖示，按右鍵，選「裝置管理員」。
按「連接埠(COM和LPT)」檢查連接埠是連到那一個 COM，我的是連到COM5。
下載 BlocklyDuinoF2 和更新檔
如何下載 BlocklyDuinoF2 及其更新檔，請看我的另一篇文章「ESP32 使用 BlocklyDuino-程式設計入門實作」。
ESP32 Wrover Module 的例子-影像上傳LineNotify
執行BlocklyDuinoF2。
COM 選在「裝置管理員」所看到的COM，我是COM5。
工作模式請選 「ESP32 Wrover Module」。
「啟動 Arduino IDE」。
在 Arduino ，「工具/開發板 /ESP32 Arduino/ESP32 Wrover Module」。
BlocklyDuinoF2 和 Arduino 的工作模式，二者要一樣。
工具/Partition Scheme /Huge APP，這樣的設定可容納比較大的程式。
本例要使用影像處理的功能，所以將UART 切換開關 切換到中間的 ESP 位置 。
在 BlocklyDuinoF2，開啟法蘭斯老師「影像上傳LineNotify」此範例。
完整程式
程式說明
貼上 自己申請的 Line Notify Token 。
更改 無線網路名稱和密碼。
修改通訊鮑率為 57600，「解析度」自己選一個，可用 VGA。(太高解析度的圖形，可能無法上傳出去)
修改 表情包代碼和表情包貼圖代碼。
有關 Line Notify Token 和表情包代碼的介紹，請看我的另一篇文章「ESP32 - 使用 BlocklyDuino-溫濕度感測器」。
從 「吉哥積木/開發板/設定」，拿出 「開發板 7697初始化」，將 下拉式選單中的 7697 改成 ESP32。
從 「法蘭斯積木/Server模組/Pixel: Bit 網頁模組」，拿出 「PIXEL:BIT(張流)」。
從 「法蘭斯積木/Line 通知」，拿出 「Line 通知(https) 權杖」。
從 「法蘭斯積木/Server模組/ESP32-CAM 網頁模組」，拿出 「ESP32-CAM截圖上傳Line通知」。
按「下載」鈕，再按下面的「下載」，開始編譯程式，最後出現 Finish，表示成功。
「影像上傳LineNotify」 執行結果
按「PuTTY序列埠監看視窗」，鮑率選「57600」，按「開啟 PUTTY」。
查看 STAIP address 的 IP，我的是 192.168.1.105。
在 Line 看到結果:
使用 Chrome，網址輸入上面看到的 STAIP address 的 IP，可看到即時影像。
Arduino Pro or Pro Mini 的例子-WS2812彩色燈條
有些例子，要改用 「Arduino Pro or Pro Mini 」，如使用 PRO MINI UART UART 傳輸。
「1320-1420 IPS LCD彩色螢幕輸出、PRO MINI UART傳輸」/ 「UART」，「MbitBotLite_WS2812」(彩色燈條)
BlocklyDuinoF2 要選「Arduino Pro or Pro Mini 」:
在 Arduino ，「工具/開發板 /Arduino AVR Boards/ Arduino Pro or Pro Mini 」。
根據前面 Pixel:Bit 硬體規格，本例子所使用的微控制器 是ATmega328P，時脈速度是8 MHz，輸入電壓(I/O)3.3V。
本程式的需求，要將UART 切換開關，切換到左邊的 PRO MINI 位置 。
如果沒有切換到正確的位置，無法上傳程式到 Pixel:Bit。
完整程式
程式說明
從 「吉哥積木/開發板/設定」，拿出 「開發板 7697初始化」，將 下拉式選單中的 7697 改成 Arduino。

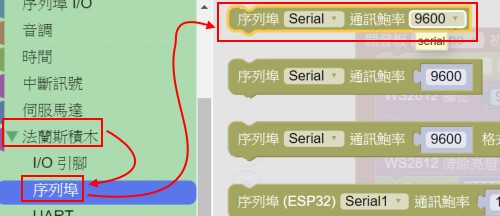

從 「法蘭斯積木/序列埠」，拿出 「序列埠 Serial 通訊鮑率 9600」，此積木有下拉式選單可直接選速率。下面那個「序列埠 Serial 通訊鮑率 9600」積木，要自己輸入速率。
從 「法蘭斯積木/WS2812燈條」，拿出 「WS2812燈條 腳位 燈數」，修改數值。

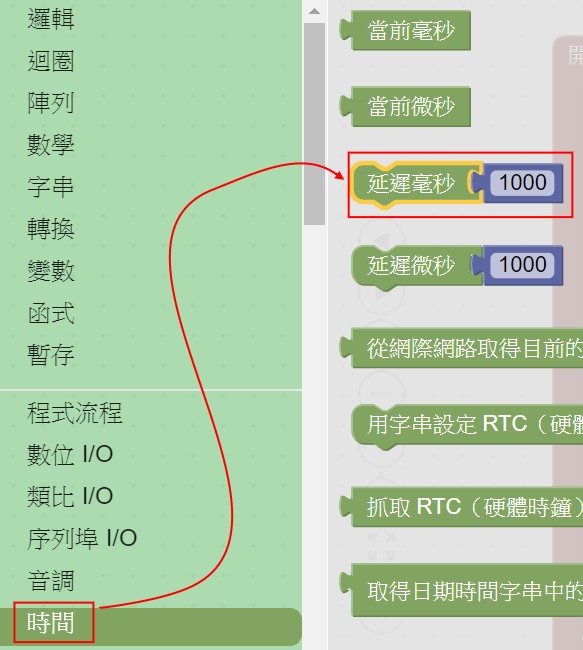

從 「時間」，拿出 「延遲毫秒 1000」，1000毫秒即為1秒。
從 「迴圈」，拿出 「循環計數 i 從 1到10 間隔數1」，修改數值。
「WS2812彩色燈條」的執行結果
