題目:
設計一個手機 App程式，具有 AR的效果，上面有2個按鈕-「生日快樂」和「女孩跳舞」。

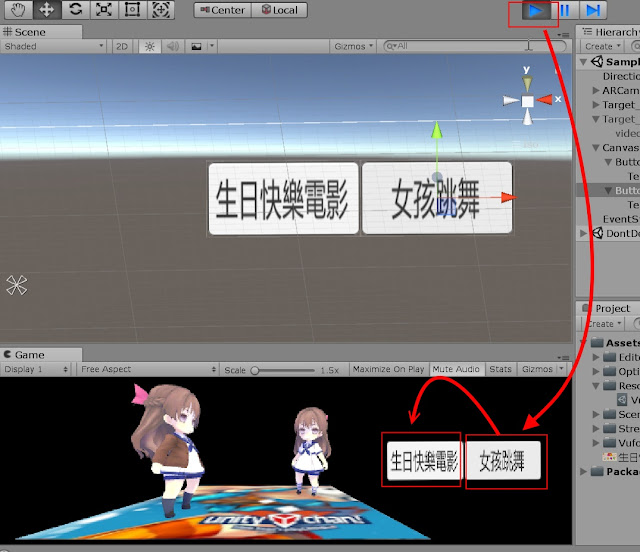

按「生日快樂」鈕，當手機拍到 birthday 的圖卡，會秀出一段影片。按「女孩跳舞」鈕，當手機拍到 unitychan 的圖卡，會有2個女孩在上面跳舞且播出聲音。

執行 Unity
在桌面上按 Unity 圖示以執行此程式。

步驟請參看阿旺師磨書坊如何安裝和執行 Unity 此篇文章。
安裝 Vuforia 套件

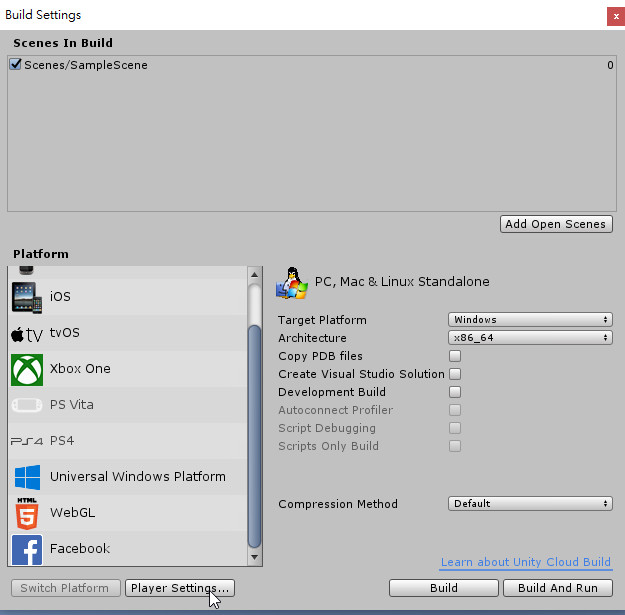

按「File/Build Settings..」。

按「Player Settings..」鈕

在Inspector (屬性檢視)視窗的下面 XR Settings /XR Support Installer
按「Vuforia Augmented Reality」鈕。

下載並執行「UnitySetup-Vuforia-AR-Support-for-Editor」程式。

按「Next」鈕。

勾選「I accept the terms of the License Agreement 」，按「Next」鈕。

按「Next」鈕。

因 Unity正在執行中，所以請先關閉 Unity，Vuforia才會繼續安裝。

安裝完後，按「Finish」鈕。

(Unity 2019.2 以後的版本，可使用 Unity’s package manager，將 Vuforia Augmented Reality Support 加入。

)
重新執行 Unity。
選功能表的 File/Build Settings... 」。
按「Player Settings...」。

在Inspector 視窗的下面 XR Settings , 「Vuforia Augmented Reality Support」請打勾。

按「Accept」。

Vuforia 帳號註冊與授權管理
在 Chrome 輸入 Vuforia ，按網址 https://developer.vuforia.com

按右上方的「Register」。

註冊自己的資料。

到自己的信箱，看到「 Click on the following link to complete your registration」訊息，按網址以啟用。
按右上方的「Login」鈕，輸入email address和密碼，按「Login」鈕。

按「Get Development Key」鈕。

輸入 license name ，如 0705AR，按「Confirm」鈕。

在「License Manager」，按剛才自己設定的 License Name，如 0705AR 。

按裏面「 License Key 」一下 , 複製起來。

在 Unity，「Project」(專案管理視窗)視窗中，點選 Assets / Resources/ VuforiaConfiguration。
在 Inspector 視窗中，App License Key , 原來是空的。

將上面的 License Key ，貼到 App License Key 欄位內。

如何調整 Layout(版面配置)
按右上方的 Layout，選擇一種版面配置，如「2 by 3」。

將三個視窗，Hierarchy(階層)、Project(專案)、Inspector(屬性檢視)，調整好，在「Project」視窗中，原本二欄顯示，可改成單欄顯示 (選「One Column Layout」)

按右上方的 Layout，選擇「Save Layour」，將調整好的 Layout儲存。

輸入 Layout的名稱，如 my 。

下次開啟Unity，Layout 選擇「my」，不用重新調整版面配置。

如何加入 AR Camera?
選擇功能表「GameObject/Vuforia/AR Camera」。

按「Import」鈕。

選 AR Camera ，按「 Open Vuforia Configuration」鈕。

可看出 App License Key 已加入。

建立辨識資料庫
在 vuforia 網站中，選「Target Manager」標籤，再按右邊的「Add Database」鈕。

輸入 Database Name，如 0705ar。
Type 選 Device，按「Create」鈕。

0705ar 已建立。

按 0705ar ，沒有內容。

新增辨識圖
辨識圖的寬度，至少 320 pixels或更大。圖檔的大小 2MB或更小。
(參考網址 https://library.vuforia.com/articles/Training/Image-Target-Guide
we recommend scaling the image to be uploaded to 320 pixels or larger width。
The size of the input images must 2 MB or less。)
按「Add Target」鈕，新增辨識圖片。

Type 選「Single image 」，按「Browse」鈕，加入辨識圖檔，如 unitychan.jpg (jpg 或 png)，按「開啟」鈕。

width (單位公尺 (米) ) 是辨識圖片在真實環境中的寬度，例如 1個圖片的寬度是4000像素，影像解析度設為 200ppi，列印出來照片的寬度為 4000/200=20吋， 20*2.54/100 = 0.508(公尺)。 width 就輸入 0.508。
輸入和在Unity 新增 Target Image 的size 一樣，如 5 (應該要去計算辨識圖片在真實環境中的寬度，這裏是先作測試，輸入 5，是 5公尺的意思)
Name 輸入如 unitychan(最好是使用英文)，名字在此資料庫要唯一，因為資料庫可以加2個以上的辨識圖檔。
按「Add」鈕。

下載辨識圖Package
上傳的辨識圖片會被包裝成 UnityPackage，要先下載，再匯入至專案。
辨識率愈好則星星數愈高，辨識圖的辨識率最好在三顆星以上，以 unitychan 有5 顆星，算很好。按「unitychan」。

按下面「Show Features」。

圖上黃色十字點，就是辨識功能點，點愈多識別率愈高。

勾選 unitychan 此target，按右邊的「Download Database」鈕。

devleopment platform 選「Unity Editor」，按「Download」鈕。

Compiling Database。

匯入辨識圖資源包

選剛才下載的 0705ar.unitypackage (系統沒設定出現副檔名) ，連按二下。

有些版本有出現如下的視窗，請按「Import」鈕。

按「All」鈕，每個都打勾，預設皆已打勾，按「Import」鈕。

新增圖卡至場景
在「Hierarchy」(階層)視窗，按右鍵，選「Vuforia/Image」。

和在「GameObject」功能表，選「Vuforia/Image」一樣的功用。

選此 ImageTarget ，在 Inspector(屬性檢視)視窗中，Scale 的值都設定為5，跟在上面資料庫新增辨識圖的width 也是 5。

新增辨識圖2
跟上面的新增辨識圖片一樣的步驟，增加第2張辨識圖片，如birth.jpg 。

width 輸入和 ar 的內容size 一樣，如 5。
Name 輸入如 birth，名字在此資料庫要唯一，因為資料庫可以加2個以上的辨識圖檔。
按「Add」鈕。

在 vuforia 網頁中，按重新整理。可看到有 2 個target(辨識圖)。你也可以再增加1個，變成3個辨識圖。
勾選下面2 個 target，按右邊的「Download Database」鈕，下載辨識圖Package。

選剛才下載的 0705ar_2.unitypackage (系統沒設定出現副檔名) ，連按二下。

可看到 birth 和 unitychan 二張圖片。
按「All」鈕，每個都打勾，預設皆已打勾，直接按「Import」鈕。

選此 ImageTarget ，在 Inspector 視窗中，Scale 的值都是5，跟在上面資料庫新增辨識圖的width 也是 5。

選擇辨識圖
Database ，可選擇使用那一種資料庫，我們祇匯入一個資料庫 0705ar。
Image Target 下拉式方塊可選此資料庫的那一個辨識圖，例如改選 birth。

新增素材到素材庫
Window / General / Asset Store。(資源商店)

切換到「Asset Store」標籤，輸入 : unity chan，按搜尋圖示。
總共找到13個。

往下拉，選一個 free (免費)，如「Optimize, SD Kohaku-Chanz!」。
按「Quick Look」。

結果如下:
(如果按右上方的 X 會關閉 )

按下面的「Download」鈕。

按下面的「Import」鈕。

可按「All」全部選取，按「Import」。

Project 視窗增加了「Optimize, SD Kohaku-Chanz」此項目。

加入物件
按「 Prefab」，選「Misaki_SchoolUniform_summer」，將右下方的視窗往上拉大，可預視此物件。

birth圖卡要放「生日快樂影片」，unitychan 圖卡要放「女生跳舞動畫」。
ImageTarget / Image Target ，改為 unitychan 。

拖曳「Misaki_SchoolUniform_summer」此物件到Scene(場景)圖卡上。

在Hierarchy 視窗選「Misaki_SchoolUniform_summer」此物件(不要祇選圖卡中的物件，有可能選到此物件的某部份組件 )，在 Inspector 視窗中，Transform 選最右邊小齒輪圖示，下拉式方塊選 reset，將此物件重設。

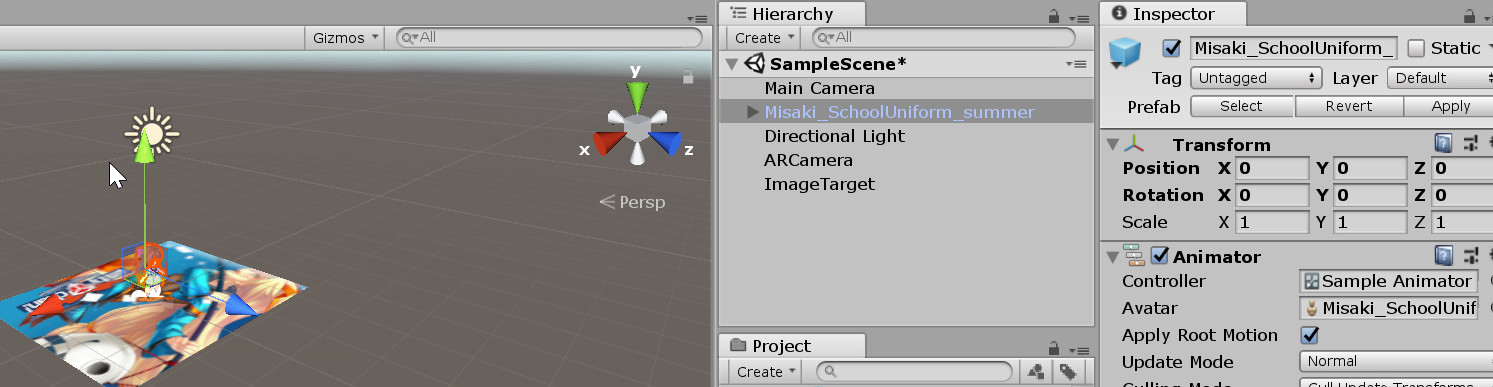

reset 後，位置和旋轉角度都已設爲 0，方便以後調整。若要放其它物件至圖卡上，也是先 reset 後，比較好調整。

已經有 ARCamera，就將 Main Camera 刪除。

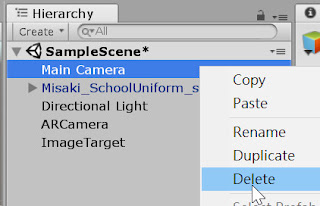

選 Main Camera，按右鍵，選 Delete。

「Scale tool」縮放工具：調整女孩大小。如果選中心點，可等比例縮放。

「Hand Tool」手部工具：按住滑鼠左鍵，可上下左右平移畫面。

「Move Tool」移動工具：移動物件，有 X、Y、Z 、中心點移動。

「Rotate Tool」旋轉工具：旋轉物件，有上下、左右等旋轉。

「Move、Scale 、Rotate」三種混合工具。

「Rect Tool」矩形變形工具：選取多個物件，按控制點，多個物件可同時位移、旋轉、縮放。

滑鼠和鍵盤的使用方式
滑鼠滾輪 : 上下滾動 - 縮放場景檢視大小。按住拖曳 - 平移場景視角。
滑鼠右鍵：改變場景視角。
Alt　鍵+滑鼠左鍵 : 以目前場景位置為中心旋轉視角，可上下左右看。
鍵盤方向鍵 (上、下、左、右)：以第一人稱的方式控制視角。
滑鼠右鍵+W、A、S、D ：以第一人稱的方式控制視角。滑鼠右鍵一直按住，按W會變大，按S 就變小。按 A向右移，按 D 向左移。
如果物件被移到看不見，在「Hierarchy」視窗，選此物件，連續按二下，就可再看到這個物件。

選「ARCamera」，在 Inspector 視窗，按 Transform 最右邊的小齒輪圖示，選「Reset」，重新設定位置和大小。以方便調整攝影機位置。

有時把 ImageTarget 旋轉或改變大小，歪掉，怎麼辦?
選「ImageTarget」，在 Inspector 視窗，按 Transform 最右邊的小齒輪圖示，選「Reset」。

scale 輸入 5。

調整好 ARCamera。

拖曳「Misaki_SchoolUniform_Winter」物件到Scene(場景)圖卡上。

在 Hierarchy 視窗選「Misaki_SchoolUniform_Winter」此物件(不要祇選圖卡中的物件，有可能選到此物件的某部份組件 )，在 Inspector 視窗中，Transform 選最右邊小齒輪圖示，下拉式方塊選 reset，將此物件重新設定位置和旋轉角度爲 0。

二個女孩都調好了。

按 Play 鍵表示在 Game 視窗中播放，看執行是否正確，若再按一次 Play 鍵，表示停止。

選「Misaki_SchoolUniform_Winter」物件，按 shift 鍵，再選「Misaki_SchoolUniform_summer」物件。
將這二個物件拖曳到 ImageTarget內。

二個物件皆已放在 ImageTarget 內。

新增第2個 ImageTarget
選 ImageTarget，在 Inspector 視窗中，取消勾選 Image Target。

若「 Image Target Behaviour」取消勾選，按上面 Play 鍵，會沒有反應，因為動作已被取消。

在「Hierarchy」視窗，按右鍵，選「Vuforia/Image」，增加第 2 個 ImageTarget。

第2個 ImageTarget ，「Image Target」要改為另一張圖卡，如 birth。

新增影片播放器
在「Hierarchy」視窗，按右鍵，選「3D Object/Plane」。

Plane 的 position Y 值設為 0.1，避免與圖卡重疊(依此例子攝影機的位置，position Y 應該改為 0.01，0.1還是太上面，測試時看不到電影)，「Mesh Renderer」取消打勾，使其成為透明狀態。
手動調整 Plane 的大小和 ImageTarget 大小一樣，若直接在 Scale 中的 X、Y、Z都輸入 5，是不對的。請用心調整。

拖曳 Plane 到 ImageTarget 內。

Plane 更名為 video。

加入聲音組件( Audio Source)
選「video」此物件，在 Inspcetor 中滑鼠移到最下面，按「Add Componenet」鈕。
搜尋欄位中輸入 audio，按「Audio Source」加入此組件。

本例子是插入一部影片，雖然影片本身有聲音，仍要先插入「Audio Source」組件，不能刪除，否則祇有影片播放，但沒有聲音。

如何刪除組件?
若不小心加入太多組件，怎麼刪除?
選取組件，按最右邊的齒輪圖示，按右鍵，按「Remove Component」

物件(object)和組件(component)的不同
上面的video (plane)是物件(object)，Audio Source 是組件(有人稱為元件)。
組件是附屬在物件上，一個 Object 可擁有許多Component。
加入 Video Player 影片組件，和加入聲音組件步驟類似。

將影片拖曳到 Project 視窗中的 Assets 。
(另一種方式:
使用功能表的Assets/Import New Asset...」，開啟影片檔 )

將 Assets中的影片拖曳到 Video Player 的 Video Clip 欄位內。

(Video Player 的Source 若是選 URL，必須可以直接存取此影片檔，如以下例子
http://192.168.1.106/down/%E7%94%9F%E6%97%A5%E5%BF%AB%E6%A8%82%E6%AD%8C_%E5%AF%B6%E5%AF%B6%E5%B7%B4%E5%A3%AB.mp4。

若是使用 Youtube 影片https://www.youtube.com/watch?v=AerP9lgnvEs 或 Google 雲端硬碟的共用連結，都無法播放
)
Video Player 的設定(打勾的意思):
Play On Awake : 設定遊戲一開始是否要自動播放。Audio Source 和Video Player 的 Play On Awake 如果有勾選，即使手機還沒有拍照到辨識圖，也會開始播放聲音。但沒勾選的話，即使手機拍照到辨識圖，影片和聲音都不會播放，必須用腳本(script ，C#、Javascript，(就是寫程式)來啟動播放，動畫沒有這個問題.。
Loop : 設定循環播放

video 的 Rotation Y的值設為 180，不然影片是顛倒播放。

按 Play 鍵，看結果。再按一次，可停止播放。

---------------------------------------------------------------------------------------------------------
插入「Video Player」是否要先插入「Audio Source」?

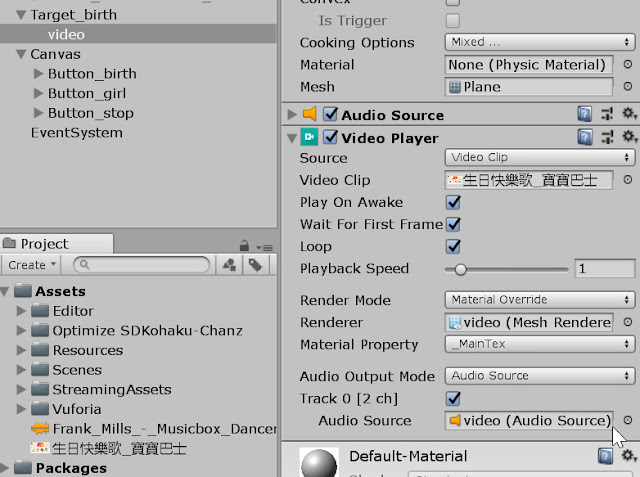

先插入「Audio Source」，再插入「Video Player」。
Audio Output Mode 預設是 Audio Source。
且下面的 Audio Source 是使用 video 物件的Audio Source，所以若把上面「Audio Source」組件，按右鍵，選「Remove Component」，把「Audio Source」組件刪除，會造成「Video Player」此物件執行有問題。
