主題
設計一個可以測量二個地點的距離和簡易導航的 App。
學習目標
學習如何使用 Map(地圖)、Marker (標記)、LineString(線條字串)、LocationSensor (位置感測器 )這些元件的應用。
功能
- 使用者使用ListPicker( 清單選擇器)，分別選取起點和目的地(如果是選「目前位置」，使用手機定位的功能，查出目前的位置)。在起點和目的地畫一條線，並計算出其距離。
- 按「導航」按鈕，在地圖上顯示標記，隨著位置的更改，動態更新，讓使用者可以看地圖，知道要走那一條路。
- 在地圖上，按「目前位置的標記」(本程式是以橙色標記來表示)，可顯示目前位置的latitude (緯度 )和 longitude (經度)。
- 如果使用者選的起點和目的地有問題，會出現相關訊息。
- 使用者可以選擇定位週期和歸位週期的值。
執行畫面

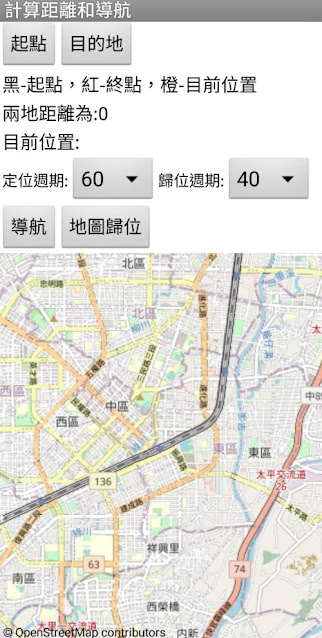

開始畫面:
選擇起點:
如果選擇「目前位置」，就會使用 LocationSensor(位置感測器 )偵測目前的位置。如果手機沒有開啟定位功能，會出現錯誤訊息:
計算出起點和目的地的距離:
按了「導航」按鈕，出現導航的畫面。這是簡易的導航功能，沒有路徑規劃的功能，也不會出現導引。要使用Navigation 元件，才有路徑規劃。
綠色標記表示目前的位置，會跟著使用者的位置移動，使用者要看地圖，決定走那一條路。
使用者祇選一個地點，無法計算距離:
使用者雖然有選起點和目的地，但其中一個是「目前位置」，如果沒有開啟定位功能，不知目前位置在那裏，所以無法計算距離。
定位週期可選擇幾秒自動重新定位，預設為60秒。如果在高速公路行駛，因為速度快，可選擇1秒。如果是走路，可選擇60秒。
歸位週期可選擇幾秒自動重新將地圖中心點歸位到目前位置，預設為40秒。
註:
- 由於使用到 LocationSensor，在模擬器執行，不是很正確。所以上述執行畫面，皆是手機執行的真正畫面。
- AppInventor 的Map 是使用 OpenStreetMap。OpenStreetMap 是開放資料的．可以自由地使用作任何用途，前提須標明作者為 OpenStreetMap 及其貢獻者。在沒有網路環境時，使用手機的cache（快取）來顯示地圖，所以先在有網路連線，瀏覽相關的路徑和地點，以便cache 在手機內。AppInventor 的定位可使用無線網路或GPS（在戶外），GPS是直接接收天上衛星的訊號，不用網路，就可運作。
如何將手機的執行畫面，傳到電腦上?
我使用 華碩的Zenfone手機 ，根據官網的說明，截取畫面的方法為 :Press and hold the [Power key] and [Volume Down key] for 1 second 。
我發現，按手機下面右邊的 矩形 久一點，也可以截取螢幕畫面。
按分享，可把截取的畫面分享在 line 上 (可先在line 弄出 「一人暫存區 」聊天室)。在電腦上開啟line，將圖片下載。
素材
適用於 AppInventor 的 icon(圖示)，大小是 50x50 pixels。 本 app的 icon (圖示)，可自己繪製或網路搜尋。以下是阿旺師使用 PhotoImpact 繪製的圖片:
如果使用網路的作品，請注意著作權。如果是 CC0 ，就比較沒有限制。
如果是 svg檔，可在AppInventor 中更改標記圖形的顏色，jpg或 png 檔就不行。
「目前位置」標記使用的向量圖，我使用 Illustrator 繪製，開新檔 30x30pixels。利用橢圓形工具畫二個圓，「物件/變形」 。「視窗/圖層」，新增圖層，再畫一個矩形。使用「視窗/路徑管理員」，減去上層。將剩下的圖形全部放在第一層，將第二層刪除。另存新檔，存檔類型要選 svg，例如:man.svg。(如果有二層，在執行 App 時無法更改原圖片的顏色)
我把 Marker_CurrentLocation 此標記 ，FillColor 屬性設為Orange(橙色)。本來是黑色，但在執行時變成橙色。
導航時 Marker_CurrentLocation 標記的圖形，我是使用 Illustrator 繪製。開新檔 25x25pixels，外圓的大小是 20x20 pixels，內圓的大小是 15x15 pixels。另存新檔，類型是 svg (向量圖)。
因為 Google Blogger 不能上傳 svg圖檔，所以無法放此類型檔案。
png或jpg 此種點陣圖在AppInventor 中無法更改顏色。
進入 AppInventor
Google 輸入 appinventor，選 「MIT App Inventor」，選 「Create Apps」，進入建置App的畫面。網址為 :http://ai2.appinventor.mit.edu/
Projects/Start new project，輸入新專案的名稱，如 calculate_distance，按 「OK」鈕 。專案的名稱只能使用大小寫字母、數字及「 _」符號，名稱的第一個字元必須是英文字母，不能使用中文字。

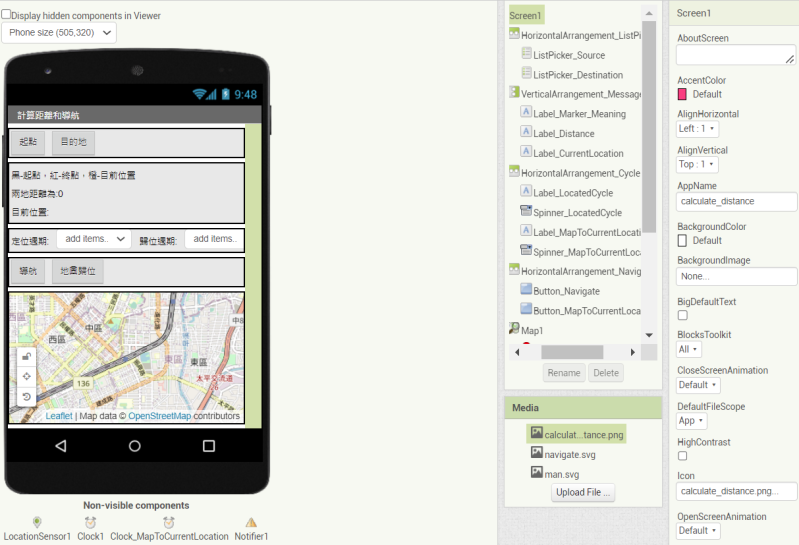

Designer (畫面編排)
Screen1:
|
元件
|
類別
|
屬性
|
功能
|
|
Screen1
|
|
AppName: calculate_distance，可以改成「計算距離和導航」(出現在手機上面的App名稱)
Icon :calculate_distance.png
ScreenOrientation(螢幕方向):Portrait(鎖定直式畫面)
Title:計算距離和導航
|
1個Screen元件就是1個螢幕 (畫面)。ScreenOrientation設定為Portrait，避免使用者晃動手機造成螢幕方向轉換。
|
|
HorizontalArrangement_ListPicker
|
Layout(介面配置)
|
AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)
|
水平配置元件，讓裏面的元件可以水平對齊。
|
|
ListPicker_Source
|
User Interface
|
Text:起點
|
清單選擇器，
選擇起點。
|
|
ListPicker_Destination
|
User Interface
|
Text:目的地
|
清單選擇器，
選擇目的地。
|
|
VerticalArrangement_Message
|
Layout(介面配置)
|
Width:Fill Parent (填滿)
|
垂直配置元件，讓裏面的元件可以上下擺放。
|
|
Label_Marker_Meaning
|
User Interface
|
Text:黑-起點，紅-終點，橙-目前位置
|
標籤
|
|
Label_Distance
|
User Interface
|
Text:兩地距離為:0
|
標籤
|
|
Label_CurrentLocation
|
User Interface
|
Text:目前位置:
|
標籤
|
|
HorizontalArrangement_Cycle
|
Layout
|
AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)
|
水平配置元件
|
|
Label_LocatedCycle
|
User Interface
|
FontSize(字體大小):12
Text(文字):定位週期:
|
標籤
|
|
Spinner_LocatedCycle
|
User Interface
|
ElementsFromString(元素字串):1,2,3,4,5,10,20,30,60
Prompt(提示):每隔幾秒重新定位
Selection(選中項):60
|
下拉式選單
|
|
Label_MapToCurrentLocationCycle
|
User Interface
|
FontSize:12
Text:歸位週期:
|
標籤
|
|
Spinner_ MapToCurrentLocationCycle
|
User Interface
|
ElementsFromString:20,30,40,50,60,70,80,90
Prompt:每隔幾秒將地圖中心點歸位到目前位置
Selection:40
|
下拉式選單
|
|
HorizontalArrangement_Navigate
|
Layout(介面配置)
|
AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)
|
水平配置元件
|
|
Button_Navigate
|
User Interface
|
Text:導航
|
按鈕
|
|
Button_MapToCurrentLocation
|
User Interface
|
Text:地圖歸位
|
按鈕，調整地圖中心點為目前的位置。
|
|
Map1
|
Maps (地圖)
|
CenterFromString(中心字串): 24.1374212,120.6869897
(台中火車站的位置)
Width:Fill Parent
Height:Fill Parent
|
地圖
|
|
Marker_Source
|
Maps
|
FillColor(填色):Black
ImageAsset(圖像資料):None
Visible(可見性):取消勾選
|
標記，表示起點。
|
|
Marker_Destination
|
Maps
|
FillColor:Red (或是 Default)
ImageAsset:None
Visible:取消勾選
|
標記，表示目的地。
|
|
Marker_CurrentLocation
|
Maps
|
FillColor:Orange(橙)
ImageAsset(圖像資料):man.svg
Visible:取消勾選
|
標記，表示目前位置。
|
|
LineString1
|
Maps
|
StrokeWidth(線寬):4
Visible:取消勾選
|
線條字串
|
|
LocationSensor1
|
Sensors(感測器)
|
TimeInterval:(計時間隔):60000
|
位置感測器，每60秒1次。
|
|
Clock1
|
Sensors(感測器)
|
TimerEnabled(啟用計時):不勾選
TimerInterval(計時間隔):1000 (毫秒)
|
計時器，每隔1秒觸發計時事件程序。
|
|
Clock_MapToCurrentLocation
|
Sensors(感測器)
|
TimerEnabled(啟用計時):不勾選TimerInterval(計時間隔):40000 (毫秒)
|
計時器，每隔40秒地圖歸位一次，將地圖中心點歸位到目前位置。
|
|
Notifier1
|
User Interface
|
|
對話框
|
FillColor 若要設為 Custom自訂顏色)，使用方式如下:
輸入文字
各地點的 latitude [ˋlætə͵tjud](緯度)、longitude [ˋlɑndʒəˋtjud](經度):
台中火車站,24.1374212,120.6869897
宮原眼科,24.1379912,120.6835587
臺中刑務所演武場,24.1346163,120.6740372
審計新村,24.1447624,120.6626369
文化部文化資產園區,24.1334379,120.6817622
國家歌劇院,24.1626642,120.6403031
自然科學博物館,24.1572964,120.6660567
秋紅谷,24.1676610,120.6396951
如何得出某個地點的位置值(緯度,經度)?
到 Google Map ，輸入:台中火車站，移到紅色標記，按右鍵，會出現火車站的位置值，按下去複製。
Blocks(程式設計)拼塊
跟元件有關的拼塊，要先點選該元件後，再選擇是那一個拼塊;不是元件的拼塊，可以根據拼塊的顏色，判斷是屬於那一個類別。
Screen1:
----------------------------------------------------------------
說明:
全域性變數 NavigateF，其值若為 true，表示導航中。
全域性變數 Marker_List，標記清單，含有 Marker_Source、Marker_Destination 二個元件。
-----------------------------------------------------------------------------------
----------------------------------------------------------------
說明:
全域性變數 Location，位置清單，含有二個元素。第1個元素是緯度清單(含有8個元素，如果第1個元素為0，表示目前位置尚未定位，等到定位後，再把值填入此位置)，第2個元素是經度清單(含有8個元素)。
-----------------------------------------------------------------------------------
---------------------------------------------------------------
說明:
全域性變數 Place_Name，地點名稱清單。
---------------------------------------------------------------
----------------------------------------------------------------
CalculateDistance_DrawLine 此程序是計算二點的距離和畫直線。使用Marker_Source(起點標記)和 Marker_Destination(目的地標記)的 latitude(緯度)、longitude(經度)，來求結果。
----------------------------------------------------------------
---------------------------------------------------------------
說明:
ListPicker_AfterPicking此程序，當清單選擇器挑選完成後要執行的動作。
ListPicker_Source 和ListPicker_Destination被挑選後，要執行的程序差不多，所以就寫成一個程序來處理。Which_ListPicker 表示那一個 ListPicker (清單選擇器)，1 表示 ListPicker_Source ，2 表示 ListPicker_Destination。
區域性變數 CannotLocateF 此旗標表示不能定位，先設為 false ，即可以定位。
根據 Which_ListPicker 的值，如果是1 將ListPicker_Source設為不可見(將Visible此屬性設為 false) ，2 表示將ListPicker_Destination設為不可見 。
如果 Selection_Index =1 , 表示選到第1項，即目前位置。然後再判斷位置感測器定位的結果，如果latitude(緯度 )=0 ，表示手機沒有開啟定位的功能，否則將位置清單的第1個元素(即 緯度清單)中的第1個元素的值 (即目前位置的緯度)，用 位置感測器定位到的 緯度來取代。將位置清單的第2個元素(即 經度清單)中的第1個元素的值 (即目前位置的經度)，用 位置感測器定位到的經度來取代。
如果可以定位，將標記移到定位到的位置。並將此標記設為可見(將Visible此屬性設為 true)。
如果 起點和目的地二個相同，就顯示「起點和目的地一樣」的訊息。
如果 ListPicker_Source.SelectionIndex或 ListPicker_Destination.SelectionIndex ，有一個為0 (表示有一個清單選擇器沒被點選 )，然後 顯示「祇有選1個地點，無法算出距離」錯誤訊息 。
如果位置清單的第1個元素(即緯度清單)中的 SelectionIndex 此位置的值為0，表示選到「目前位置」但因無法定位，所以緯度仍為0。顯示「不知目前位置的值，所以無法算出距離」訊息。
都沒有錯誤， 呼叫 CalculateDistance_DrawLine此程序，以算出距離和畫線。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
Screen1_initialize (初始化):當Screen1 出現(螢幕初始畫面)，要執行的動作。把地點
(Place_Name)清單的資料丟給ListPicker_Source和ListPicker_Destination，當其元素來源。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
ListPicker_Source 或 ListPicker_Destination 選擇完成後要執行的動作。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
MapToCurrentLocation 程序的功能是 將地圖中心點歸位到台中火車站(如果無法定位)或是 目前位置。。
LocationSensor1.Latitude =0 , 表示無法定位，找不到目前位置。那就把 Location清單變數的第1個元素(緯度清單)的第2個位置的值 (即台中火車站的緯度)加上 Location清單變數的第2個元素(經度清單)的第2個位置的值 (即台中火車站的經度)，當作地圖的中心點。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
當 Button_Navigate被點選(Click)(即使用者按了「導航」按鈕) ，要執行的動作。
如果 LocationSensor1.Latitude ≠ 0 , 表示可以定位
如果 狀態是未啟用導航，那就執行導航 的功能。
set LocationSensor1.TimeInterval to 2000，設定 LocationSensor 的時間間隔為2秒，AppInventor 建議的數值是 20秒，不過若車子的速度很快，20秒可能已移動很長的距離了。
導航所使用的 Marker_CurrentLocation 標記的ImageAsset(圖像資料)是 navigate.svg，FillColor(填色)是 RGB(17, 102, 17)，即深綠色。此值是透過以下的配色網站得來的。
配色網站
http://paletton.com/
找到深綠色。
按下去，出現深綠色的RGB值，有16進位和10進位值，使用10進位值 (17, 102, 17)。
make color 填上 (17, 102, 17)。
如果 狀態是啟用導航，那就執行停止導航 的功能。
Marker_CurrentLocation 標記的ImageAsset(圖像資料)改為 man.svg，FillColor(填色)改為 Orange(橙色)。
如果 LocationSensor1.Latitude = 0 , 表示無法定位，顯示「無法導航，請開啟定位功能!」的訊息。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
當Clcok1 發生Timer(計時)事件，假設 TimerInterval(計時間隔) 為40000，即每40秒發生一次 Timer事件。
將Marker_CurrentLocation 標記 SetLocation (設定位置)為 LocationSensor(位置感測器)偵測到的值，也就是將 Marker_CurrentLocation 標記移到目前的位置。
當Clock_MapToCurrentLocation 發生計時事件， 呼叫 MapToCurrentLocation 程序(將地圖歸位)。
---------------------------------------------------------------
---------------------------------------------------------------
當 Marker_CurrentLocation 標記被點選時，如果不是在導航狀態時，顯示目前位置的值 。導航時，為了行車安全，不希望使用者隨意按按鈕。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
當 Button_MapToCurrentLocation 按鈕被點選時， 呼叫 MapToCurrentLocation 程序。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
Spinner在選單中會自動顯示上一次選取的結果，而 ListPicker不會。所以定位週期和歸位週期，就使用 Spinner 。
TimeInterval(計時間隔) 的單位是ms(毫秒)，而Spinner在選單中顯示的是秒，所以 要把Selection(選中項，即選到的項目) *1000，秒 *1000 ，轉為毫秒。
定位週期一般是60秒一次，因為開車速度快，所以讓使用者可以把定位週期變小，如1秒定位一次，不夠週期愈短，愈耗電池。
---------------------------------------------------------------
心得與反思
寫好的程式，若不能應用在日常生活，就變成很空虛。能務實致用，那才是最有成就感。本程式實際測試從台中市區走74號快速公路，再走國道3號高速公路到白河交流道，路線圖正常運作顯示。
電池從 100%下降到 80%。經過這次的測試，發現若能讓使用者更改定位週期和歸位週期，會更符合人性，所以現在的版本已加入這些功能。
以往的免費導航，常是使用 Google Map。現在也可以使用自己寫的程式，真是別有一番滋味在心頭。笛卡爾認為人是「我思故我在」，阿旺師認為程式是「我用故我在」。
