手機 App 程式設計- AppInventor2-尋找物件和追踨，LocationSensor +ActivityStarter+CloudDB 的應用

註:本主題為阿旺師寫的專題實作啟蒙範例，不適合初學者觀看。

研究動機

  • 出去旅行，把車停在停車場，當要回來取車，有時發現不知停在那裏，或者忘了停車場的位置。
  • 把行李箱，寄放在某地的櫃子內，當要取回行李箱，忘記放在那裏。
  • 小孩子跟朋友出去玩，不知現在在那裏，家長很擔心。
     是否可以設計一個App，解決上述的問題呢?

研究目的

此App 的功能是可以儲存物件名稱和位置到資料庫。從資料庫把已儲存的物件名稱，顯示在清單選擇器中，使用者從裏面挑選 一個物件，可以使用 Google Map ，從目前位置指引到此物件的位置。也可以記錄使用者的位置到雲端，讓另一個人透過 Google Map 看到其位置。

學習目標

學習如何使用  Google Map 參數的用法、LocationSensor (位置感測器 )、TinyDB(微型資料庫)、ActivityStarter(啟動器)、CloudDB(雲端資料庫) 等元件的應用。

功能

  • 使用手機定位的功能，查出目前的位置((地址、緯度、經度)，將物件名稱和位置儲存到資料庫。
  • 從資料庫讀出物件名稱，將之顯示在 ListPicker( 清單選擇器)內。使用者選一個物件，得出此物件的位置，透過 Google Map 的輔助，從目前位置導引到此物件的位置。
  • 使用者可以刪除資料庫某個物件的資料，也可以刪除整個資料庫，刪除前要出現確認框，以免誤刪。
  • 使用者將自己的位置，存入雲端資料庫。另一個人可從雲端找到其位置，並顯示在Google Map 。

執行畫面

按「目前位置」鈕，顯示目前地址和位置。在名稱後的文字方塊，輸入物件名稱，按「儲存」鈕，將此物件的地址和位置存入資料庫。

在「選擇物件」清單選擇器，選一個物件，如「機車」，名稱右邊的文字方塊就顯示此物件的名稱。下面會顯示此物件的位置，即「機車」的位置。

按「存到雲端」鈕，可將目前的位置存到雲端。按「雲端追踨」鈕，從Google Map 看出某人在那裏。

按「使用網路瀏覽器元件」鈕，出現從目前位置到「機車」的路線。

按「使用Google Map」鈕，出現從目前位置到「機車」的路線。
在「附近有什麼」清單選擇器選一個項目，如「Restaurants」此關鍵字，
就顯示附近有什麼「餐廳」:
在名稱文字方塊，輸入一個物件的名稱，如「行李箱」，再按「儲存」鈕，把「行李箱」的位置加入到資料庫內。若勾選「加入日期」，會加入現在的日期。
下次祇要從「選擇物件」選擇「行李箱」，就知其位置了。

選單內出現剛才加入的「行李箱」，前面加上日期。

「雲端追端」的起始畫面:

按「選一個人」鈕，從選單選一個人，如「爸爸」。

按「WebView」鈕，顯示「爸爸」的位置，不過沒有出現標記，所以此功能可以不用設計。

按「Google Map」鈕，會出現紅色標記，表示「爸爸」的位置。

藍色的小圓點是手機目前的位置，紅色的標記是「爸爸」的位罝。


素材

適用於 AppInventor 的 icon(圖示)，大小是 50x50 pixels。 本 App的 icon (圖示)，可自己繪製或網路搜尋。以下是阿旺師使用 Illustrator 繪製的圖片:


檔案/轉存，存檔類型，選  jpg。
色彩模式，請記得改選 RGB。如果是 CMYK，AppInventor 在編譯時會出現 Application icon的錯誤訊息，無法編譯。

如果使用網路的作品，請注意著作權。如果是 CC0 ，就比較沒有限制。

進入 AppInventor

Google 輸入 AppInventor，選 「MIT　App Inventor」，選 「Create Apps」，進入建置 App 的畫面。網址為 :http://ai2.appinventor.mit.edu/

Projects/Start new project，輸入新專案的名稱，如 TrackWhere，按 「OK」鈕 。專案的名稱只能使用大小寫字母、數字及「 _」符號，名稱的第一個字元必須是英文字母，不能使用中文字。

Designer  (畫面編排)

有三個 Screen，如下圖:

要新增 Screen， 選 Add Screen，選入 新 Screen的名字，命名規則和專案名稱一樣。

Screen1:




Screen1 元件相關屬性表

元件

類別

屬性

功能

Screen1



AppName:TrackWhere，可以改成「尋找物件和追蹤」(出現在手機上面的App名稱)
Icon :track_where.jpg
ScreenOrientation(螢幕方向):Portrait(鎖定直式畫面)
Title:尋找物件和追蹤

1個Screen元件就是1個螢幕 (畫面)。ScreenOrientation設定為Portrait，避免使用者晃動手機造成螢幕方向轉換。

HorizontalArrangement_Function

Layout(介面配置)

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件，讓裏面的元件可以水平對齊。

Button_DisplayCurrentLocation

User Interface

FontSize(字體大小):12
Text(文字):目前位置

按鈕

ListPicker__Neighborhood

User Interface

FontSize:12
Text:附近有什麼

清單選擇器，

尋找附近的美食餐廳、景點、加油站等。

Button_OpenCloudScreen

User Interface

FontSize:12
Text:雲端追踨

按鈕

Button_End

User Interface

FontSize:12
Text:結束

按鈕

HorizontalArrangement_CurrentAddress

Layout(介面配置)

Width:Fill Parent (填滿)

水平配置元件

Label_CurrentAddress

User Interface

FontSize:12
Text:目前地址:



標籤

Label_CurrentAddressData

User Interface

FontSize:12
Text:未知

標籤

HorizontalArrangement_CurrentLocation

Layout

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件

Label_CurrentLocation

User Interface

FontSize:12
Text:目前位置(緯度,經度):

標籤

Label_CurrentLocationData

User Interface

FontSize:12
Text:清空)

標籤

HorizontalArrangement_Object

Layout(介面配置)

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件

Button_ObjectName

User Interface

Text:名稱

按鈕

TextBox_ObjectName

User Interface

FontSize:12
Hint:請輸入物件名稱
Text:車子

文字方塊，輸入物件名稱。

CheckBox_AddDate

User Interface

FontSize:12
Text:加入日期

複盒選，即核取方塊，物件名稱是否要加入日期。

HorizontalArrangement_Database

Layout(介面配置)

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件，讓裏面的元件可以水平對齊。

ListPicker_SelectObject

User Interface

FontSize:12
Text:選擇物件

清單選擇器，選擇物件。

Button_Save

User Interface

Enabled:(不勾選)

FontSize:12
Text:儲存

按鈕

Button_Delete

User Interface

Enabled:(不勾選)
FontSize:12
Text:刪除

按鈕

Button_ClearDatabase

User Interface

FontSize:12
Text:清除資料庫

按鈕

Label_ObjectPlace

User Interface

Text:此物件的位置:

標籤

HorizontalArrangement_ObjectAddresss

Layout(介面配置)

Width:Fill Parent (填滿)

水平配置元件

Label_ObjectAddress

User Interface

FontSize:12
Text:地址:



標籤

Label_ObjectAddressData

User Interface

FontSize:12
Text:未知

標籤

HorizontalArrangement_ObjectLocation

Layout(介面配置)

Width:Fill Parent (填滿)

水平配置元件

Label_ObjectLocation

User Interface

FontSize:12
Text:位置(緯度,經度):



標籤

Label_ObjectLocationData

User Interface

FontSize:12
Text: 0,0

標籤

Label_GuideTitle

User Interface

Text:從目前位置導引到此物件:

標籤

HorizontalArrangement_Guide

Layout(介面配置)

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件，讓裏面的元件可以水平對齊。

Button_WebView

User Interface

Enabled:(不勾選)
FontSize:12
Text:使用網路瀏覽器元件

按鈕

Button_GoogleMap

User Interface

Enabled:(不勾選)
FontSize:12
Text:使用GoogleMap

按鈕

HorizontalArrangement_Cloud

Layout(介面配置)

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件，讓裏面的元件可以水平對齊。

Button_MyName

User Interface

Text:名稱

按鈕

TextBox_MyName

User Interface

Hint:輸入自己的名字或稱謂
Text:姐姐

文字方塊，輸入自己的名稱。

Button_SaveToCloud

User Interface

Text:存到雲端

按鈕

TinyDB1

Storage(資料儲存)



微型資料庫，儲存物件名稱和位置

LocationSensor1

Sensors(感測器)

TimeInterval:(計時間隔):60000

位置感測器，每60秒1次。

ActivityStarter1

Connectivity(通訊



ActivityStarter啟動器

Notifier1

User Interface



對話框

Clock1

Sensors(感測器)

TimerEnabled(啟用計時):不勾選
TimerInterval(計時間隔):1000 (毫秒)

計時器，每隔1秒觸發計時事件程序。

CloudDB1

Storage(資料儲存)



CloudDB(雲端資料庫)，儲存人的名稱、位置和日期時間。

註:

  • 不同的Screen，若使用相同的 TinyDB、CloundDB 名稱，是共用的關係。
  • 不同的AppInventor 帳號，所使用的CloundDB 是不同的， 因為 CloudDB 的Token是不一樣。

WebView:


WebView 元件相關屬性表

元件

類別

屬性

功能

WebView



ScreenOrientation(螢幕方向):Portrait(鎖定直式畫面)
Title:從目前位置引到此物件

1個Screen元件就是1個螢幕 (畫面)。

WebViewer1

Layout(介面配置)

HomeUrl: https://www.google.com.tw

UsesLocation:(勾選)

網路瀏覽器元件

Screen_Cloud:


Screen_Cloud 元件相關屬性表

元件

類別

屬性

功能

Screen_Cloud



ScreenOrientation(螢幕方向):Portrait(鎖定直式畫面)
Title:追踨-顯示位置

1個Screen元件就是1個螢幕 (畫面)。

HorizontalArrangement1

Layout(介面配置)

AlignVertical:Center:2(垂直對齊，居中:2 )。
Width:Fill Parent (填滿)

水平配置元件，讓裏面的元件可以水平對齊。

ListPicker_Select

User Interface

Text:選一個人
Title:選一個人

清單選擇器，

選一個人，以便秀出其位置。

Label_Location

User Interface

FontSize:12
Width:Fill Parent
Text:位置

標籤

HorizontalArrangement2

Layout(介面配置)

Width:Fill Parent (填滿)

水平配置元件

Button_WebView

User Interface

Enabled:(不勾選)
FontSize:12
Text:WebView

按鈕

Button_Activity

User Interface

Enabled:(不勾選)
FontSize:12
Text:GoogleMap

按鈕

Button_Delete

User Interface

Enabled:(不勾選)
FontSize:12
Text:刪除

按鈕

WebViewer1

Layout(介面配置)

HomeUrl: https://maps.google.com
UsesLocation:(勾選)

網路瀏覽器元件

CloudDB1

Storage(資料儲存)



CloudDB(雲端資料庫)，儲存人的名稱、位置和日期時間。

Notifier1

User Interface



對話框

ActivityStarter1

Connectivity(通訊



ActivityStarter啟動器

位置的格式 : latitude,longitude。說明 :latitude[ˋlætə͵tjud]緯度 ，longitude [ˋlɑndʒəˋtjud] 經度。

  輸入文字

Taichung_Station,24.1374212,120.6869897
Groceries, Restaurants, Takeout, Gas, Bus,Ubike,Hotels, Coffee, Hospitals, Schools, Pharmacies, ATMs

Blocks(程式設計)拼塊

跟元件有關的拼塊，要先點選該元件後，再選擇是那一個拼塊;不是元件的拼塊，可以根據拼塊的顏色，判斷是屬於那一個類別。

Screen1的Block


----------------------------------------------------------------
說明:
全域性變數 Separator，表示 地址、位置的分隔字元，因地址可能有逗號，所以使用  "|" 為分隔字元。
儲存在資料庫的表示法，tag為物件名稱 ，內容為: 地址 合併 分隔字元 合併位置。
例如:
tag 為 機車，內容 : 台中市和平街50號|24.133726652419266, 120.68470052731615 。






全域性變數 Destination_Latitude，目的地的緯度。
全域性變數 Destination_Longitude，目的地的經度。
全域性變數 Delete_Which，祇要有刪除的動作，都要出現確認的對話框，以免使用者誤刪，這個變數用來記錄是刪除什麼。
全域性變數 Neighborhood，「附近有什麼」 的關鍵字字串，如 Groceries, Restaurants, Takeout, Gas, Bus,Ubike,Hotels, Coffee, Hospitals, Schools, Pharmacies, ATMs。
全域性變數  Tag_List ， CloudDB(雲端資料庫)有那些標籤，為清單變數。
-----------------------------------------------------------------------------------

----------------------------------------------------------------
說明:

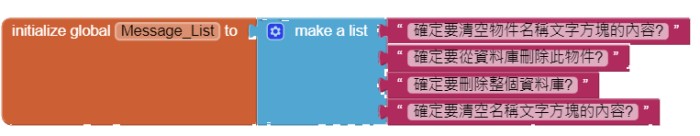

全域性變數 Message_List，訊息清單，含有4個元素。
-----------------------------------------------------------------------------------

----------------------------------------------------------------
說明:
Refresh 此程序，將一些欄位的內容重新設定。
----------------------------------------------------------------

---------------------------------------------------------------
說明:
CanNotLocateF 此程序，判斷是否可以定位，並傳回值。true 表示無法定位。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
Confirm_Delete 此程序，出現選擇對話框，有「是」和「否」2個按鈕，不要有 「取消」 按鈕。
---------------------------------------------------------------


---------------------------------------------------------------
說明:
如果使用者按「是」，看要作那一項刪除的動作，分成4種。
---------------------------------------------------------------
---------------------------------------------------------------
說明:

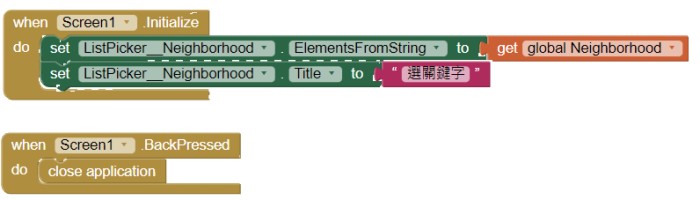

Screen1_initialize (初始化):當Screen1 出現(螢幕初始畫面)，將 Neighborhood(附近有什麼)的關鍵字字串設定給清單選擇器當選單的內容。
Screen1.BackPressed 當使用者按了手機的返回鍵，就結束程式。
---------------------------------------------------------------


---------------------------------------------------------------
說明:
當 Button_DisplayCurrentLocation 被點選(Click)(即使用者按了「目前位置」按鈕) ，要執行的動作。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
當ListPicker__Neighborhood 被選擇後，使用 GoogleMap 顯示附近的相關資訊。如選「Gas」，顯示附近的加油站。
20z 地圖放大的層級(zoom level)為 20，值愈大放愈大。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
當 Button_OpenCloudScreen 被點選時，開啟 Screen_Cloud 此畫面。
當 Button_End 被點選時，關閉程式。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
當按了「名稱」按鈕， 出現 「確定要清空物件名稱文字方塊的內容?」的對話框。
當 ListPicker_SelectObject 清單選擇器，準備選擇時，從資料庫取得所有Tags(標籤)，放在  Tag_List，再設定給  ListPicker_SelectObject 的Elements (元素)，當成選單內容。
---------------------------------------------------------------
---------------------------------------------------------------
說明:
當 ListPicker_SelectObject 清單選擇器，選擇完成時要執行的動作 。
如果選中項索引不等於0 (表示使用者有選一個項目)，從資料庫取得 標籤為 選中項 (選取的項目名稱) 所對應的內容。將此內容以分割字元 "|" 來分割，得到地址和位置 二種資料。
位置 再以分割字元","來分割，得到 緯度和經度 二種資料。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
當 Button_Save 被Click(點選) ，以物件名稱文字方塊的內容為標籤，將地址和位置，儲存到資料庫內。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
當 Button_Ｄelete 被Click(點選) ，從資料庫刪除 物件名稱文字方塊的內容 此標籤，其對應的內容(地址和位置)也被刪除。
---------------------------------------------------------------

---------------------------------------------------------------
說明:
當 Button_ClearDatabase 被Click(點選)，刪除整個資料庫。
---------------------------------------------------------------

--------------------------------------------------------------
說明:
當 Button_WebView 被Click(點選)，打開另一個Screen，名稱為: WebView  ，起始值是一個清單，含有目前位置的緯度、經度和目的地的緯度、經度。
--------------------------------------------------------------
--------------------------------------------------------------
說明:
當 Button_GoogleMap 被Click(點選)，由 ActivityStarter 來啟動裝置上的第三方程式，並到指定網頁。
--------------------------------------------------------------

------------------------------------------------------------
說明:
當 Button_MyName 被Click(點選)，可清空 TextBox_MyName的內容。
------------------------------------------------------------


------------------------------------------------------------
說明:
當 Button_SaveToCloud  被Click(點選)，以 TextBox_MyName 文字方塊的內容 為標籤，標籤內容為 :緯度,經度,日期,時間。將標籤及其對應的內容儲存到雲端資料庫。
------------------------------------------------------------

------------------------------------------------------------
說明:
當雲端資料庫已更新，出現訊息。
------------------------------------------------------------

WebView Screen 的Block



------------------------------------------------------------
說明:
全域性變數 Location_List，接收從Screen1傳過來的值。
WebView.BackPressed 當使用者按了手機的返回鍵，就結束此screen。
------------------------------------------------------------

------------------------------------------------------------
說明:
當 WebView_Initialize (初始化)，從目前位置導引到此物件的位置。saddr (Source Address):來源位址，daddr(Destination Address):目的位址。
------------------------------------------------------------

Screen_Cloud 的Block


------------------------------------------------------------
說明:
全域性變數 Taichung_Station，台中火車站的緯度、經度。
全域性變數 Menu_List，擷取雲端資料庫 CloudDB 內的所有標籤 ，變成 Menu_List 清單，再設定給ListPicker_Select 清單選擇器 中的元素。
全域性變數 Fetched_List，擷取雲端資料庫 CloudDB某個標籤的內容，原本是一個字串，其格式為 :緯度,經度,日期,時間。以逗號為分隔字元，變成 Fetched_List 清單。
------------------------------------------------------------

------------------------------------------------------------
說明:
Screen_Cloud.BackPressed 當使用者按了手機的返回鍵，就結束此screen。
網路瀏覽器 Url 為Google Map 的網址，參數包含緯度,經度，還有地圖放大的層級為16。
------------------------------------------------------------


------------------------------------------------------------
說明:
當 Screen_Cloud_Initialize (初始化)，網路瀏覽器打開Google Map，中心點為台中火車站。
擷取雲端資料庫 CloudDB 內的所有標籤 。
------------------------------------------------------------

------------------------------------------------------------
說明:
將擷取到的標籤清單，設定給 Menu_List 此變數。
ListPicker_Select 清單選擇器 中的元素為 Menu_List 此變數。
------------------------------------------------------------

------------------------------------------------------------
說明:
如果使用者沒有在 ListPicker_Select 清單選擇器 選一個項目(即 SelectIndex=0)，出現訊息，將三個按鈕設定為無法啟用。
否則  ListPicker_Select 清單選擇器的文字為選到的項目名稱，將三個按鈕設定為啟用。
從雲端資料庫 CloudDB 內找標籤為 清單選擇器選到的項目名稱，將其內容擷取出來。
------------------------------------------------------------

------------------------------------------------------------
說明:
CloudDB1.GotValue , 當從雲端資料庫取得數值(也就是得到資料)。
擷取雲端資料庫 CloudDB某個標籤的內容，原本是一個字串，以逗號為分隔字元，變成Fetched_List 清單，內容為 : 緯度,經度,日期,時間 ，總共有4個元素。
Location.Text 為 Fetched_List  中4個元素的合併文字。
------------------------------------------------------------

------------------------------------------------------------
說明:
網路瀏覽器 (WebView) Url 為Google Map 的網址，參數為 Fetched_List  中第1個元素(即緯度) 合併 ","  合併 第2個元素(即經度)。
------------------------------------------------------------

------------------------------------------------------------
說明:
geo:taichung_Station , 以台中火車站 為起點，查詢 某個位置(緯度,經度)。
此ActivityStarter，因為要使用到 Goolgle Map， 所以手機要先安裝 Goolgle Map 此App。
------------------------------------------------------------

------------------------------------------------------------
說明:
是否 確定要刪除某個標籤。
------------------------------------------------------------

------------------------------------------------------------
說明:
如果使用者按 "是" 的按鈕。就從雲端資料庫 CloudDB 清除此標籤。
 ListPicker_Select 清單選擇器的內容要移除此元素，因為已被刪除。
------------------------------------------------------------

心得與反思

        寫好的程式，若不能應用在日常生活，就變成很空虛。能務實致用，那才是最有成就感。本程式實際測試，在台北存到雲端，在嘉義可看到此位置。笛卡爾認為人是「我思故我在」，阿旺師認為程式是「我用故我在」。
        一般人都不喜歡被追踨，想要說服使用者安裝此程式，要有耐心溝通，這不是從網路隨意下載的，有原始程式嗎可以看，真的沒有侵犯隱私權。
       如果修改程式 ，改成有自動追踨的功能，在使用者沒同意下安裝，有隱私權的問題，會造成糾紛。遵重隱私權，這是資訊倫理和法律的問題。
