數控CNC雕刻機 - 立體印章設計與製作, 使用 VCarve


白文、朱文

印章蓋在紙上,文字是白色的,就是白文,也叫陰文。印文在印章表面上是呈凹陷狀的印章。漢印裡面白文印較多,在初學篆刻中,很多入門的印章都是白文印。
印章蓋在紙上,文字是紅色的,就是朱文,也叫陽文。印章表面上印文呈凸起狀的印章。

圓章、方章

圓章,圓圓滾滾,象徵「財源滾滾、錢滾錢」的意思,錢財不斷流動。是求財印章。常用於活期存款、支票、基金投資開戶、股市開戶等。
方章,方方正正,象徵「穩固、永恆不變、四方廣進」。是鎮財、守財印章。常用於制定契約、簽約、不動產買賣、定期存款、婚姻契約、制定規矩等。

印章材質

一般印章大都使用木頭,如 黃楊木、紫檀木、黑檀木。另外也有使用牛角,如一般牛角、赤牛角。玉石材質,通常用於官印或公章。

立體印章製作方法

立體印章有方向性,會依蓋章後呈現的結果採「男左女右」原則區分男章或女章。

先安裝二種字型 ,「王漢宗印篆體繁.ttf」,「華康新篆體.TTC」。
選字形檔,連按二下,若有出現 「字形檢視器」,就選它,沒有就算了。

按「安裝」。
進入「VCarve」軟體,本例是使用  「VCarve Desktop 10 」。
File/Open。
男章選「 (男)19×19立體印章_VD95_202110.crv」,女章選 「(女)19×19立體印章_VD95_202110.crv」。
我以男章為例,立體印章大小為 :  20.356 x 20.356 x 1.2mm。
按 Shift 鍵不放,選原來的3個字,按 Del 鍵刪除。
使用「Draw Text」(文字工具),輸入 姓名。

游標先移到灰色的地方,選字體,如「華康新篆體」,Text Height(高度)設為 3.0mm。
再輸入第1 個字,如「阿」。
註:若沒有先安裝字型,先按「Close」,再安裝字型檔。

游標移到「阿」的下面,依序輸入另外2個字。

按 「Close」。
註:不要3個字打在同1個文字框,要分別輸入,3個字分別獨立區塊。

設計印章的字, 字應該是 水平翻轉
Flip Horizontal(水平翻轉)的意義如下。Horizontal (水平的,水平線)的發音 KK[͵hɑrəˋzɑnt!]。

分別選取姓和名字及其相對應的參考線,選取的順序很重要,重新調整時也要依相同的選取順序。
第1個字,先左,再右。
第3個字,先左,再右。
第2個字,先下,再上。

先選第1 個字,如「阿」,選「Mirror Selected Objects」鏡射工具。

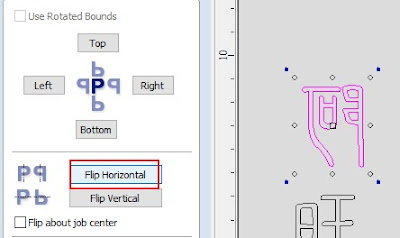

選「Flip Horizontal」( 水平翻轉)。

逆時針旋轉90度,方法 :輸入法切換到英數模式(按 Shift 鍵,切換中英文),按數字9 (大鍵盤橫排上的9 ,不是右邊數字鍵的9) 二下。因為按一下是逆時針旋轉45度,所以按二下才是  逆時針旋轉90度 。
註:若 按 數字0→順時針旋轉45度。
選已 逆時針旋轉90度 後的字,如「阿」,按 Shift 鍵不放,先選左邊的線,再選右邊的線。

選「Distort Selected Objects」變形工具。

選「Between Two Curves」,按「Apply」鍵。

結果:

選第3個字,如「師」,方法與上述一樣。
選「Mirror」鏡射工具。

選「Flip Horizontal」 。
逆時針旋轉90度,方法 :輸入法切換到英數模式(按 Shift 鍵,切換中英文),按數字9 (大鍵盤橫排上的9 ,不是右邊數字鍵的9) 二下。

選第3個字,如「師」,按 Shift 鍵不放,先選左邊的線,再選右邊的線。

選「Distort」變形工具。
選「Between Two Curves」,按「Apply」鍵。

結果:

選第2個字,如「旺」。
按 Shift 鍵不放,先選下面的線,再選上面的線。
選「Distort」變形工具。
選「Between Two Curves」,按「Apply」鍵。
結果:

---------------------------------------------------------------------------------------------
下面不用做,祇是說明。
如果  選第2個字,如「旺」。選「Mirror」鏡射工具。選「Flip Horizontal」 。
選「Distort」變形工具。
選「Between Two Curves」,按「Apply」鍵。
其結果如下,「旺」此字沒有左右鏡射,這是錯的。

---------------------------------------------------------------------------------------------

字要不要鏡射(水平翻轉)和旋轉,還有 參考線的順序,可以做完變形,看結果有沒有錯誤,再來修改。按 Ctrl+Z ,可 回復上一次的動作,再重作。

選右上方的「Toolpaths」,展開後,再選「Display Tool Database」。

先將上面二個項目,縮合起來,再按「Import a tool database」鈕。

選「刀具.tool」,按「開啟」鈕。

結果如下,按「OK」。
 選右上方的「Toolpaths」,按 下面的「4635V030_文字」二下展開。

Shift 鍵按住不放,分別選「阿旺師」這三個字。
按「calculate」鈕。

結果:

可按「Auto Hide」鈕,把 Toolpaths 釘住。

選「Preview Visible Toolpaths」。
結果:

選「Close」鈕。
按右上方的「2DView」鈕。
右上和左下 有斜線。

按「4635V030—三角形邊」二下,展開。
按 Shift 鍵不放,選 右上方和左下方的斜線,按「Calculate」鈕。

結果如下。

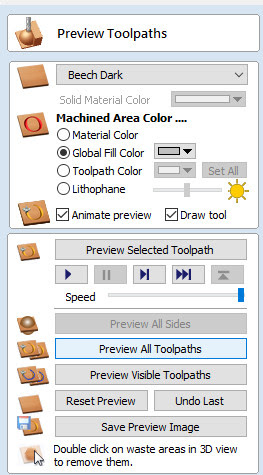

選「Preview All  Toolpaths」。

結果如下,右上方和左下方的三角形是要刻掉,將來蓋印章,比較有立體感。

按「Close」。

選右上方的第2個按鈕 yzx 模式,看立體印章。
選右上方的第3個按鈕 。

下面這二個Toolpaths都打勾,按上面的「Save Toolpath 」鈕。


Post Processor 選「 G Code(mm)  (*.tap)」 。(按英數的G ,比較快)

按「Save Toolpath(s)... 」鈕。

取1個檔名,學生請輸入:班級座號姓名,如:資一1_01王小明。 按「存檔」鈕。 tap 檔,不能再俢改。

File/Save As...


取1個檔名,如:資一1_01王小明,按「存檔」,crv 檔 以後還可以修改。

如何雕刻印章,請看另一篇文章。
